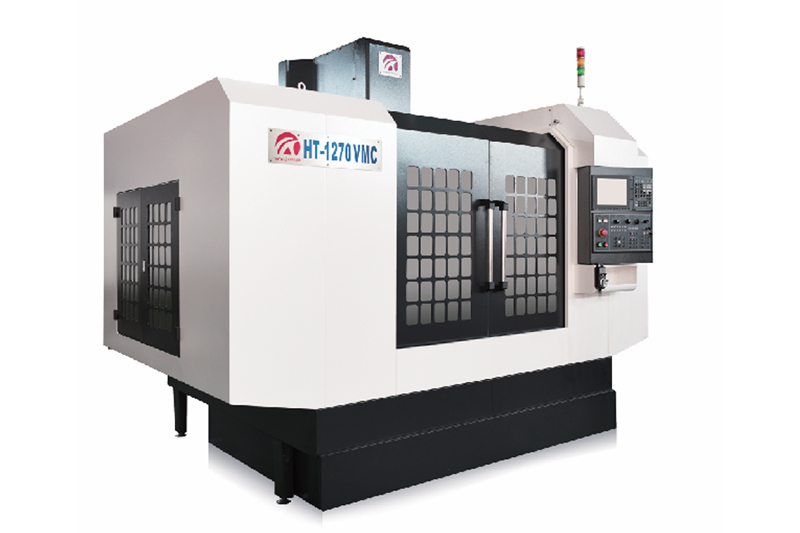

HUATE-855/1160/850/1060/1270/1370/1580/1890
產品特點
1.主軸電機采用發那科廣域電機，電機扭矩遠超同類機型。
2.短鼻端型主軸頭加工時可接近工件，適合耐重切削。
3.設計獨特的底座及立柱加強筋具備抗扭曲和減震性能，提供極佳的抗扭矩性能。
1.鑄件結構由穩定性佳、抗震性強的高級鑄鐵以拱橋型高剛性結構所組成。
2.立柱的抗彎性、抗扭轉剛性提升1.7倍，在Y軸行程端部最上側也可進行穩定的加工。
3.經氮化及超深冷（-190°C）處理的主軸與高精度、高剛性之主軸軸承的組合，能長期發揮產品的最佳性能。
1.主軸軸承采用循環油冷卻，周?chē)⒋钆溆凸茏o(hù)套式冷卻設計避免熱變位問題。
2.主軸馬達法蘭部位采用油管護套式冷卻。
3.主軸經特殊氮化處理，長年使用亦無磨耗。
4.X/Y/Z軸導螺桿與馬達采用減速機直結式傳動的機構。
| HT-855 | HT-1160 | HT-850 | HT-1060 | HT-1270 | HT-1370 | HT-1580 | HT-1890 | ||
| 加工范圍 | |||||||||
| X軸行程 | mm | 800 | 1100 | 800 | 1000 | 1200 | 1300 | 1500 | 1800 |
| Y軸行程 | mm | 550 | 600 | 500 | 600 | 700 | 700 | 800 | 900 |
| Z軸行程 | mm | 550 | 600 | 500 | 600 | 650 | 700 | 700 | 720 |
| 主軸中心至立柱面距離 | mm | 595 | 670 | 570 | 655 | 765 | 740 | 810 | 960 |
| 主軸端面到工作臺距離 | mm | 120-670 | 120-72 | 100-650 | 100-700 | 120-770 | 110-810 | 150-850 | 180-900 |
| 工作臺 | |||||||||
| 工作尺寸 | mm | 1000*550 | 1200*600 | 1000*500 | 1250*600 | 1400*700 | 1400*700 | 1700*800 | 2000*900 |
| 工作臺承重 | kg | 450 | 600 | 450 | 600 | 800 | 1200 | 1600 | 1800 |
| T型槽規格(寬度*間距) | mm | 18*90 | 18*100 | 18*90 | 18*110 | 18*110 | 18*110 | 22*135 | 22*165 |
| 主軸 | |||||||||
| 主軸驅動方式 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | |
| 主軸轉速 | rpm | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 | 6000 | 6000 |
| 主軸功率 | kw | 7.5-11 | 11-15 | 7.5-11 | 11-15 | 15-18.5 | 15-18.5 | 15-18.5 | 15-18.5 |
| 主軸扭矩 | N.m | 35.8 | 55.5 | 35.8 | 52.5 | 143.3 | 143.3 | 143.3 | 143.3 |
| 主軸錐度/拉釘 | BT40 | BT40 | BT40 | BT40 | BT40/BT50 | BT50 | BT50 | BT50 | |
| 驅動進給 | |||||||||
| 快速移位 | m/min | 48/48/48 | 48/48/48 | 24/24/18 | 24/24/18 | 24/24/15 | 24/24/24 | 20/20/15 | 20/20/15 |
| 最大切屑速度 | m/min | 12 | 12 | 12 | 12 | 10 | 10 | 10 | 10 |
| 最小分辨率 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 精度 | |||||||||
| 定位精度X/Y/Z | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重復定位精度X/Y/Z | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
| 其他 | |||||||||
| 導軌規格 | mm | 35/45/45 | 45/45/45 | 35/45/Z軸硬軌 | 45/45/Z軸硬軌 | 45/45/Z軸硬軌 | 45/45/Z軸硬軌 | 45/45/Z軸硬軌 | 55/45/Z軸硬軌 |
| 絲桿規格 | mm | 40/40/40 | 40/40/40 | 40/40/40 | 40/40/40 | 40/40/40 | 45/45/45 | 50/50/50 | 55/55/55 |
| 伺服電機功率 | kw | 1.8/1.8/3 | 2.5/2.5/3 | 1.8/1.8/3 | 2.5/2.5/2.5 | 3/3/3 | 3/3/3 | 3/3/3 | 3/3/3 |
| 電力需求 | kw | 18 | 18 | 18 | 18 | 30 | 30 | 35 | 40 |
| 機床尺寸 | mm | 2300 2400 2500 |
3100 2600 2680 |
2500 2500 2350 |
3000 2650 2700 |
3150 3100 2700 |
3200 2540 2600 |
4300 3160 2700 |
4900 3900 3500 |
| 機床重量 | t | 6 | 8 | 6 | 8 | 9 | 11 | 12 | 14 |
*注：本公司產品不斷改進，上述資料若有變更，恕不另行通知，以技術文件為準。
標準配置：
1.數控系統FANUC Oi-MF(5)
2.全罩式防護罩
3.三軸滑軌伸縮護罩
4.氣動、液壓、集中潤滑系統
5.刀具冷卻系統
6.螺桿排屑機
7.三色燈、早明燈
8.自動斷電裝置
9.標準附件及相關文件
10.常用維修工具
選項配置：
1.數控系統三菱M80(A/B)
2.直聯主軸12000轉
3.油冷機
4.24把機械手刀庫
5.主軸中心/環裝出水
6.第四軸
7.履帶排屑機
8.Z軸線軌
9.油水分離裝置
10.對刀儀
