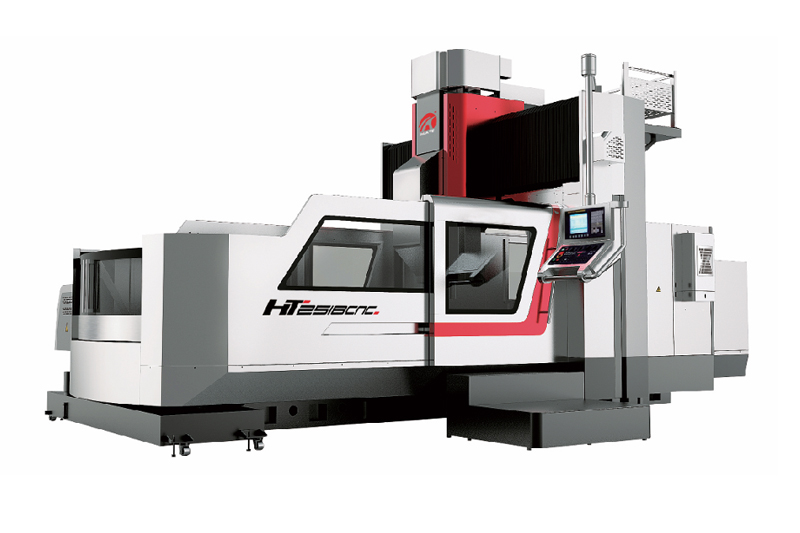

HUATE-2015/2518/3026/4026/5026/4032/5032/6032/8032/5040/6040/8040
產品特點

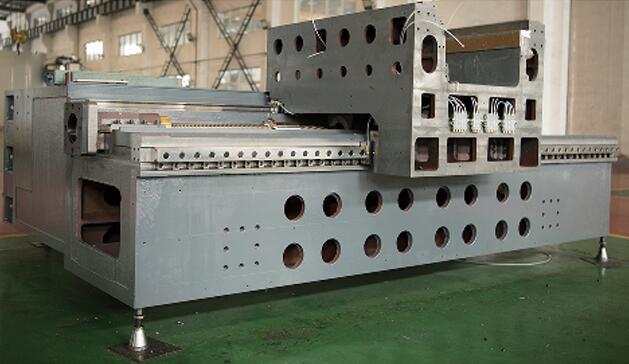

橫梁
臺階L型設計提高剛性，內凹式C型結構抗彎性能更佳

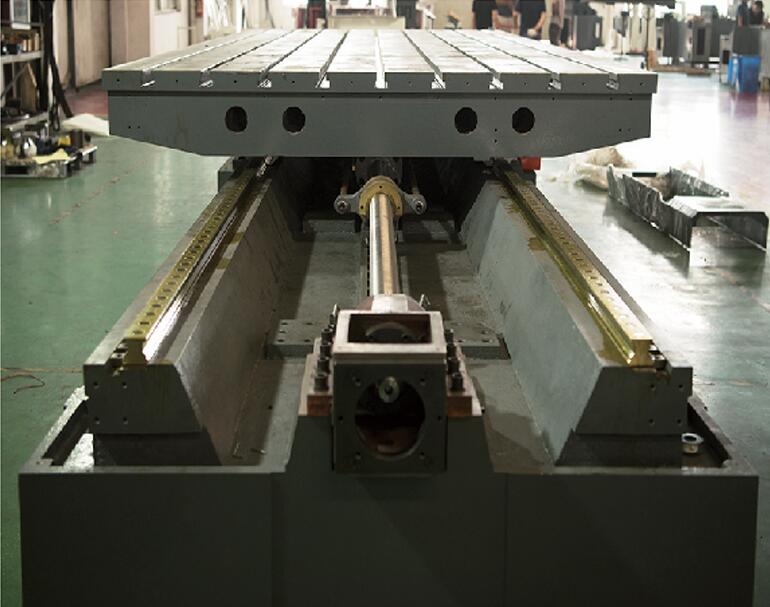

底座
超大尺寸“T”型雙層箱式底座，精細鏟花各結合部，以多點硬接觸、確保整機穩定持久；采用比同行加大規格螺桿和線軌，確保機械的高剛性及整機精度；一體內置式油水分離和排眉結構，確保整機環保、省錢。

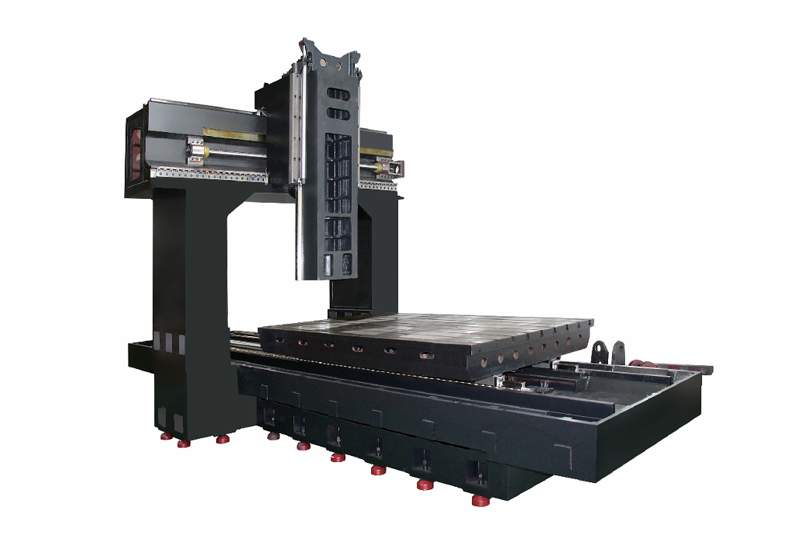

立柱
封閉“回”式雙層鑄體結構，高品質米漢納標準鑄鐵；兩次電爐時效，確保抗震長久不變形；立柱至少80%范圍與導軌貼合，確保線軌支撐等同硬軌支撐。
| HT-2015 | HT-2518 | HT-3026 | HT-4026 | HT-5026 | HT-4032 | ||
| 加工范圍 | |||||||
| X軸行程 | mm | 2000 | 2500 | 3000 | 4000 | 5000 | 4000 |
| Y軸行程 | mm | 1500 | 1800 | 1800 | 2600 | 2600 | 3200 |
| Z軸行程 | mm | 800 | 800 | 1000 | 1000 | 1000 | 1000 |
| 主軸中心至立柱面距離 | mm | 1600 | 1800 | 2600 | 2600 | 2600 | 3200 |
| 主軸端面到工作臺距離 | mm | 200-1000 | 200-1000 | 200-1200 | 200-1200 | 200-1200 | 200-1200 |
| 工作臺 | |||||||
| 工作尺寸 | mm | 2000*1300 | 2500*1600 | 3000*2100 | 4000*2100 | 5000*2100 | 4000*2500 |
| 工作臺承重 | kg | 6000 | 10000 | 12000 | 15000 | 17000 | 20000 |
| T型槽規格(寬度*間距) | mm | 22*180 | 22*180 | 28*220 | 28*220 | 28*220 | 28*220 |
| 主軸 | |||||||
| 主軸驅動方式 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | |
| 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 主軸功率 | kw | 18.5-22 | 15-22 | 15-22 | 15-22 | 15-22 | 15-22 |
| 主軸扭矩 | N.m | 143 | 249-442 | 249-442 | 249-442 | 249-442 | 249-442 |
| 主軸錐度/拉釘 | BT50/45° | BT50/45° | BT50/45° | BT50/45° | BT50/45° | BT50/45° | |
| 驅動進給 | |||||||
| 快速移位 | m/min | 12/10/10 | 12/10/10 | 12/10/10 | 12/10/10 | 12/10/10 | 8/10/10 |
| 最大切屑速度 | m/min | 8 | 8 | 8 | 8 | 8 | 6 |
| 最小分辨率 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 精度 | |||||||
| 定位精度X/Y/Z | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重復定位精度X/Y/Z | mm | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 |
| 其他 | |||||||
| 導軌規格 | mm | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 |
| 絲桿規格 | mm | 63/50/50 | 80/63/50 | 80/63/50 | 80/63/50 | 80/63/50 | 80/63/50 |
| 伺服電機功率 | kw | 3/3/3 | 6/7/7 | 6/7/7 | 9/7/7 | 9/7/7 | 9/7/7 |
| 電力需求 | kw | 40 | 40 | 40 | 60 | 60 | 60 |
| 機床尺寸 | mm | 7700 6000 4700 |
8900 6000 4700 |
9900 6500 5000 |
11900 6500 5000 |
13000 6500 5000 |
11900 7550 5200 |
| 機床重量 | t | 19 | 23 | 34 | 42 | 46 | 45 |
| HT-5032 | HT-6032 | HT-8032 | HT-5040 | HT-6040 | HT-8040 | ||
| 加工范圍 | |||||||
| X軸行程 | mm | 5000 | 6000 | 8000 | 5000 | 6000 | 8000 |
| Y軸行程 | mm | 3200 | 3200 | 3200 | 4000 | 4000 | 4000 |
| Z軸行程 | mm | 1000 | 800 | 1000 | 1000 | 1000 | 1000 |
| 主軸中心至立柱面距離 | mm | 3200 | 3200 | 3200 | 4000 | 4000 | 4000 |
| 主軸端面到工作臺距離 | mm | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 200-1200 |
| 工作臺 | |||||||
| 工作尺寸 | mm | 5000*2500 | 6000*2500 | 8000*2100 | 5000*3100 | 6000*3100 | 8000*3100 |
| 工作臺承重 | kg | 25000 | 25000 | 30000 | 25000 | 25000 | 30000 |
| T型槽規格(寬度*間距) | mm | 28*220 | 28*220 | 28*220 | 28*220 | 28*220 | 28*220 |
| 主軸 | |||||||
| 主軸驅動方式 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | 皮帶 | |
| 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 主軸功率 | kw | 15-22 | 15-22 | 15-22 | 15-22 | 15-22 | 15-22 |
| 主軸扭矩 | N.m | 249-442 | 249-442 | 249-442 | 249-442 | 249-442 | 249-442 |
| 主軸錐度/拉釘 | BT50/45° | BT50/45° | BT50/45° | BT50/45° | BT50/45° | BT50/45° | |
| 驅動進給 | |||||||
| 快速移位 | m/min | 8/10/10 | 8/10/10 | 8/10/10 | 8/10/10 | 8/10/10 | 8/10/10 |
| 最大切屑速度 | m/min | 6 | 6 | 6 | 6 | 6 | 6 |
| 最小分辨率 | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 精度 | |||||||
| 定位精度X/Y/Z | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重復定位精度X/Y/Z | mm | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 | ±0.004/300 |
| 其他 | |||||||
| 導軌規格 | mm | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 | 55/55/Z軸硬軌 |
| 絲桿規格 | mm | 80/63/50 | 80/63/50 | 80/63/50 | 80/63/50 | 80/63/50 | 80/63/50 |
| 伺服電機功率 | kw | 9/7/7 | 9/7/7 | 9/7/7 | 9/7/7 | 9/7/7 | 9/7/7 |
| 電力需求 | kw | 60 | 60 | 60 | 60 | 60 | 60 |
| 機床尺寸 | mm | 15650 7550 5200 |
16650 7550 5200 |
19550 7500 5200 |
15650 7550 5200 |
16650 7550 5200 |
19550 7550 5200 |
| 機床重量 | t | 60 | 64 | 78 | 62 | 66 | 80 |
*注：本公司產品不斷改進，上述資料若有變更，恕不另行通知，以技術文件為準。
標準配置：
1.數控系統FANUC Oi-MF(1)
2.主軸恒溫冷卻系統
3.Z軸液壓平衡系統
4.氣動、液壓、集中潤滑系統
5.刀具冷卻系統
6.螺桿履帶排屑機
7.三色燈、照明燈
8.自動斷電裝置
9.標準附件及相關文件
10.常用維修工具
選項配置：
1.主軸直聯10000轉（Setco）
2.BF齒輪箱（1:4）
3.Z軸線軌
4.24/32/40/60刀庫
5.主軸中心出水
6.側銑頭（手動/半自動/全自動）
7.各軸光柵尺
8.工件測頭
9.對刀儀
